W pneumatyce łatwo wpaść w pułapkę: dobierasz zawór „po gwincie” i „żeby pasował do węża”, a potem na hali wracają te same tematy. Siłownik pneumatyczny pracuje raz szybko, raz wolno. Zawór się „przykleja”, bo dostaje brudne powietrze. Spadek ciśnienia rośnie i ktoś podbija nastawę w sprężarkowni. W skrajnych przypadkach układ nie trzyma cyklu, a produkcja widzi problem jako „pneumatyka nie domaga”.

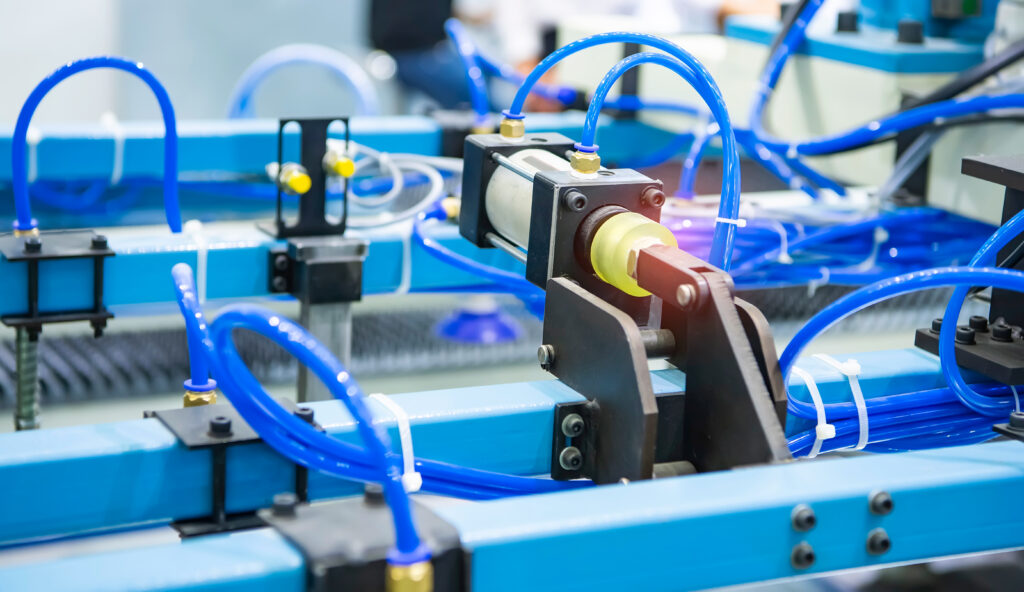

Dobry dobór zaworu pneumatycznego zaczyna się od aplikacji i przepływu, a nie od nazwy, zdjęcia i rozmiaru przyłączy. Zawór rozdzielający (często w formie elektrozaworu) musi spełnić trzy warunki naraz: ma sterować ruchem w odpowiedniej logice (np. 5/2, 5/3, 3/2), ma przepuścić potrzebną ilość powietrza bez zabijania ciśnienia oraz ma pracować stabilnie w realnych warunkach Twojej instalacji sprężonego powietrza (jakość medium, kondensat, temperatura, cykle).
Poniżej dostajesz poradnik pisany pod UR i automatyków: jak krok po kroku dobrać zawór, jak czytać parametry typu Qn/Kv, gdzie najczęściej uciekają bary i jak uniknąć wyboru, który „na papierze działa”, a na hali zaczyna generować koszty.
Najpierw nazwij zadanie: co ten zawór ma robić w układzie
Słowo „zawór pneumatyczny” bywa zbyt szerokie. Inny zawór steruje siłownikiem, inny odcina strefę, inny zabezpiecza instalację, a inny odpowietrza układ pod bezpieczeństwo. Zanim otworzysz katalog, odpowiedz sobie na jedno zdanie: co dokładnie chcesz sterować i jaki efekt ma wyjść na końcu?
Jeśli sterujesz siłownikiem dwustronnego działania, zwykle wybierasz zawór rozdzielający 5/2 albo 5/3. Jeśli masz siłownik jednostronnego działania (sprężyna), zwykle wystarczy 3/2. Jeśli chcesz tylko odciąć dopływ powietrza do urządzenia, wchodzi zawór odcinający (często 2/2) albo rozwiązanie strefowe. Jeśli projektujesz funkcję bezpieczeństwa, sprawdzasz, czy układ ma kontrolowane odpowietrzenie i czy dobierasz odpowiedni zawór bezpieczeństwa / upustowy w logice całej instalacji.
To rozróżnienie ma ogromne znaczenie. Zły „typ funkcji” działa czasem pozornie poprawnie, ale potem generuje objawy: brak trzymania pozycji, niekontrolowane odpowietrzenie, wolniejszy powrót, brak powtarzalności cyklu.
Dobierz funkcję rozdzielania: 3/2, 5/2, 5/3 i wybór, który wpływa na zachowanie siłownika
Jeżeli dobierasz zawór do typowej pneumatyki maszynowej, spotkasz najczęściej trzy układy.
3/2 (trzy drogi, dwie pozycje) pasuje do siłowników jednostronnych oraz do prostych funkcji „zasil–odpowietrz”. Ten zawór sprawdza się też w prostych przedmuchach, sterowaniu powietrzem do dysz albo jako element sterowania pomocniczego.
5/2 (pięć dróg, dwie pozycje) to klasyka dla siłowników dwustronnych działania. Zawór przełącza zasilanie raz na jedną komorę, raz na drugą, a drugą stronę odpowietrza.
5/3 (pięć dróg, trzy pozycje) dobierasz wtedy, gdy chcesz zachować konkretne zachowanie w pozycji środkowej. I tu zaczyna się praktyka UR: środek może „zamykać” porty, „odpowietrzać” albo „zasil–zasil” w zależności od konstrukcji. Ten wybór potrafi uratować układ albo go zepsuć. Jeśli chcesz zatrzymać siłownik i utrzymać pozycję (w granicach szczelności), zwykle celujesz w środek zamknięty. Jeśli chcesz, żeby układ bezpiecznie odpuścił ciśnienie w neutralnej pozycji, wybierasz środek odpowietrzający. Jeśli nie dopasujesz tego do aplikacji, dostaniesz efekt „dziwnego zachowania” po zaniku sygnału albo podczas E‑Stopu.
W tym miejscu podepnij logikę sterowania: monostabilny (sprężyna wraca po zaniku sygnału) czy bistabilny (zawór pamięta pozycję). Monostabilny ułatwia przewidywalność po zaniku zasilania sterowania, bistabilny bywa wygodny w sekwencjach, ale wymaga świadomego podejścia do bezpieczeństwa i restartu.
Elektrozawór, sterowanie pneumatyczne, wyspa zaworowa: wybór pod automatykę i serwis
Jeśli integrujesz układ z PLC, najczęściej wybierzesz elektrozawór (zawór sterowany cewką). Wtedy dobierasz nie tylko pneumatykę, ale też stronę elektryczną: napięcie (zwykle 24 V DC), typ złącza, pobór mocy, klasę szczelności IP, odporność środowiskową i wygodę serwisu. W zakładzie przemysłowym warto myśleć o tym jak o elemencie „utrzymaniowym”: cewka ma działać w temperaturze, wilgotności i pyłach, a wymiana ma być szybka.

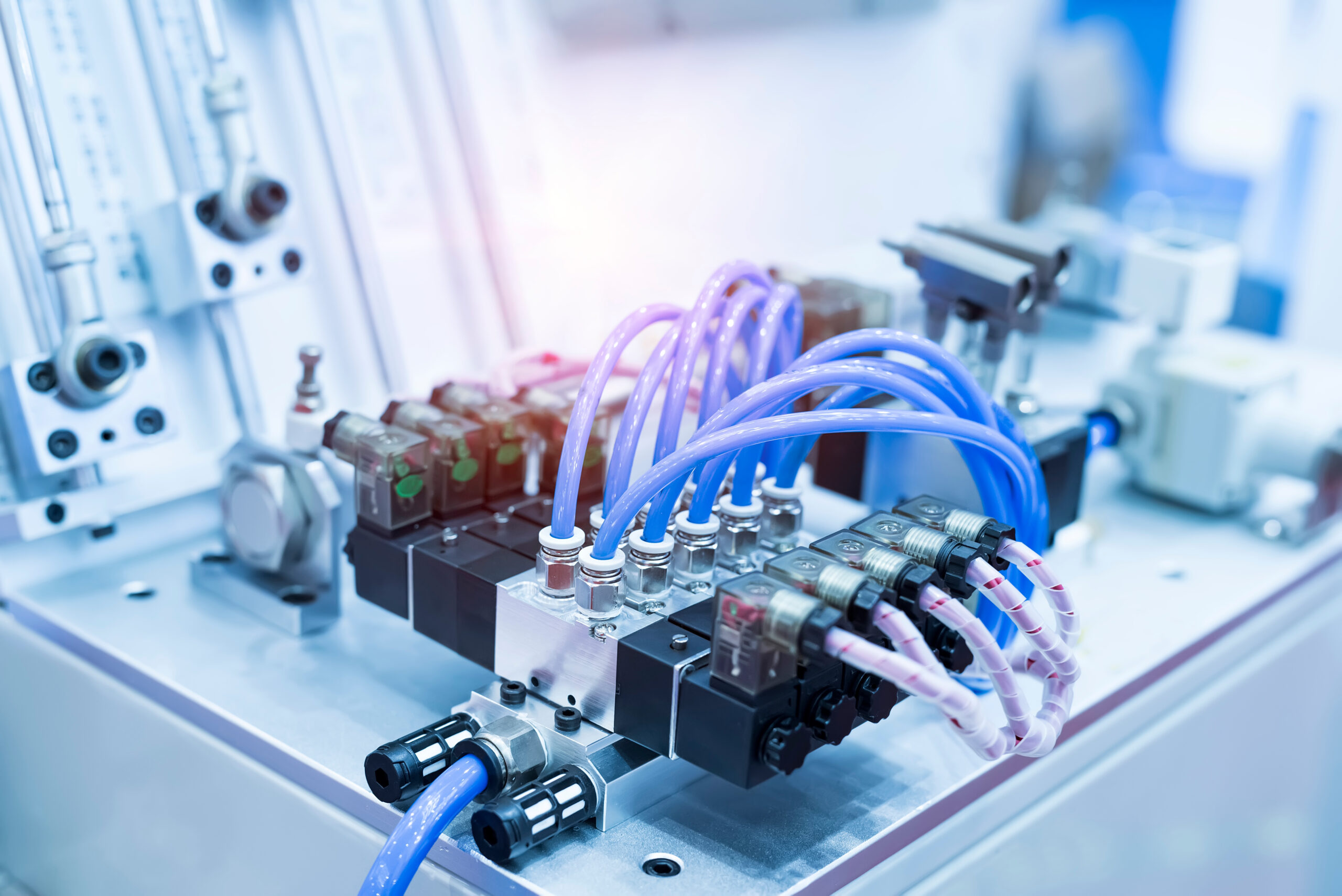

Jeżeli rozpraszasz zawory po maszynie, zyskujesz krótsze przewody pneumatyczne i lepszą dynamikę. Jeżeli zbierasz sterowanie w wyspie zaworowej, ułatwiasz okablowanie, diagnostykę i porządek w szafie. Wybór zależy od tego, co dla Ciebie jest ważniejsze: minimalny czas reakcji przy siłowniku czy organizacja serwisu i standaryzacja.
Zwróć uwagę na jedną rzecz, którą UR widzi szybko: jeśli zawór stoi daleko od siłownika, rośnie objętość przewodów, a układ zaczyna „mięknąć”. Siłownik reaguje wolniej, a Ty próbujesz to kompensować większym zaworem albo wyższym ciśnieniem. Zamiast tego często wystarczy przenieść zawór bliżej odbiornika i uporządkować średnice przewodów.
Przepływ i spadek ciśnienia: tu wygrywa dobór Qn/Kv, nie rozmiar gwintu
Najbardziej „sprzedażowy” błąd w pneumatyce to dobór zaworu po porcie: 1/8, 1/4, 3/8… Tymczasem port nie mówi Ci jeszcze, czy zawór przepuści odpowiedni przepływ przy akceptowalnym spadku ciśnienia.
Do doboru zaworu wykorzystasz zwykle parametr Qn (przepływ nominalny) albo Kv/Cv. Producenci podają te wartości dla określonych warunków, dlatego traktuj je jako narzędzie porównawcze, a nie „prawdę absolutną”. Dla UR liczy się praktyczny efekt: czy przy Twoim cyklu i Twojej sieci zawór nie zrobi dławika.
Jeśli dobierzesz zawór zbyt mały, zobaczysz typowe objawy: wolniejszy ruch siłownika, brak mocy narzędzi, wyższy spadek ciśnienia przy pikach, większą wrażliwość na szybkozłączki i cienkie węże. Jeśli dobierzesz zawór zbyt duży, zwykle nie „zepsujesz procesu”, ale przepłacisz i czasem utrudnisz stabilną regulację przy małych przepływach. W praktyce najczęściej przegrywa niedowymiarowanie.
Jak policzyć wymagany przepływ zaworu – prosto, na przykładzie siłownika
Jeśli sterujesz siłownikiem, policz zużycie powietrza i przelicz je na wymagany przepływ w czasie ruchu. To podejście działa w UR, bo od razu łączy zawór z cyklem maszyny.
Załóżmy siłownik dwustronnego działania: średnica tłoka 63 mm, tłoczysko 20 mm, skok 200 mm. Pracujesz na 6 bar (czyli ok. 7 bar absolutnie). Taki siłownik zużywa około 0,62 l na wysuw i 0,56 l na powrót w objętości geometrycznej komór. Po przeliczeniu na warunki „normalne” (razy 7 bar abs) dostajesz około 4,36 Nl na wysuw i 3,92 Nl na powrót.
Teraz najważniejsze: zawór „widzi” nie średnią z minuty, tylko chwilowy przepływ podczas ruchu. Jeśli chcesz, żeby wysuw trwał 0,4 s, zawór musi w tym czasie dostarczyć ok. 4,36 Nl, czyli około 655 Nl/min. Dla powrotu w 0,4 s wyjdzie ok. 589 Nl/min. W praktyce dobierzesz zawór z zapasem, bo chcesz utrzymać rozsądny spadek ciśnienia i uwzględnić opory przewodów, złączek i tłumików wydechu. Dla takiego układu często sensownie wypada zawór o Qn rzędu 1000 Nl/min (lub wyższy, jeśli masz długie przewody i szybkie cykle).
Ten przykład pokazuje sedno: sama informacja „20 cykli/min” nic Ci nie mówi o wymaganym zaworze, jeśli nie znasz czasu pojedynczego ruchu. To czas ruchu i objętość decydują o chwilowym przepływie, a on decyduje o spadku ciśnienia i dynamice.
Nie zapominaj o „drugiej stronie” zaworu: wydech, tłumiki i dławienie
Wiele układów przegrywa nie na zasilaniu, tylko na odpowietrzeniu. Zawór musi nie tylko podać powietrze do komory, ale też szybko wypuścić powietrze z drugiej strony. Jeśli założysz zbyt restrykcyjny tłumik albo masz zbyt małe przekroje na wydechu, siłownik zacznie hamować i „puchnąć” w cyklu. Potem ktoś podkręca dławiki, żeby „jakoś chodziło”, i tracisz powtarzalność.
Jeżeli masz szybkie aplikacje, traktuj wydech jak równorzędny temat. Dobierz zawór i osprzęt tak, żeby układ oddychał. Sprawdź też, czy tłumik nie zalepia się kondensatem i olejem. W praktyce wracasz tu do jakości sprężonego powietrza, filtracji i kondensatu – wszystko łączy się w jeden system.
Jakość powietrza i odporność zaworu: uszczelnienia, olej, kondensat i ISO 8573-1
Zawór pneumatyczny pracuje dobrze tylko wtedy, gdy dostaje powietrze o stabilnej jakości. Brud i wilgoć powodują klejenie suwaka, niestabilne przełączanie i przyspieszone zużycie uszczelnień. Jeśli w instalacji pojawia się kondensat, zawór zaczyna zachowywać się losowo: raz przełącza, raz „zamyśla się”, a raz przepuszcza.
Dlatego przy doborze zaworu zawsze oceń warunki medium. Sprawdź, czy instalacja ma sensowną stację przygotowania powietrza (FRL) w krytycznych punktach, czy filtracja trzyma parametry, czy odprowadzasz kondensat, a osuszanie odpowiada wymaganiom procesu. Jeśli bazujesz na normie ISO 8573-1, dopasuj jakość do aplikacji, zamiast robić „najlepszą jakość wszędzie”. To podejście zwykle obniża koszty i ułatwia UR serwis.
Zwróć uwagę na materiały uszczelnień i temperaturę pracy. Jeżeli zawór pracuje w chłodniejszej strefie, gdzie masz ryzyko wykraplania, nie traktuj tego jako drobiazgu. To często jedyna różnica między układem, który działa stabilnie cały rok, a układem, który „zimą zaczyna wariować”.
Dobór zaworu a reszta instalacji: przewody, złączki i szybkozłączki potrafią zabić najlepszy wybór
Możesz dobrać świetny zawór, a i tak stracisz efekt, jeśli „ostatnie metry” zrobią Ci dławik. W pneumatyce opór rośnie gwałtownie, gdy przewody mają za małą średnicę, gdy przewód jest zbyt długi, gdy dodajesz wiele złączek, a szczególnie gdy stosujesz restrykcyjne szybkozłączki.
Jeśli walczysz ze spadkami ciśnienia i brakiem dynamiki, sprawdź nie tylko zawór, ale całą drogę powietrza: średnicę węża, typ złączek pneumatycznych wtykowych, liczbę redukcji, jakość prowadzenia przewodów i logikę odgałęzienia od magistrali. Często to właśnie tam giną bary, a nie „w zaworze”.
To jest też moment, w którym UR robi największą różnicę bez inwestycji w sprzęt: porządkujesz standard montażu, eliminujesz zbędne szybkozłączki, skracasz przewody i dopiero potem oceniasz, czy zawór faktycznie wymaga większego Qn.
Najczęstsze błędy doboru zaworu pneumatycznego, które wracają na produkcji
Najwięcej problemów widzę w czterech obszarach. Po pierwsze, ktoś dobiera zawór za mały na przepływ i potem „ratuje się” ciśnieniem. Po drugie, ktoś ignoruje wydech i dusi układ tłumikami. Po trzecie, ktoś wybiera złą logikę 5/3 i dostaje niepożądane zachowanie po zaniku sygnału. Po czwarte, ktoś nie dopina jakości sprężonego powietrza i zawór zaczyna pracować losowo, bo dostaje wodę, olej i pył.
Jeśli chcesz szybko zweryfikować, czy to Twój przypadek, spójrz na objawy. Gdy siłownik zwalnia tylko przy szybszych cyklach, zawór albo instalacja dławi przepływ. Gdy problem pojawia się „sezonowo” albo po większych wahaniach temperatury, wróć do kondensatu i osuszania. Gdy problem występuje losowo i dotyczy przełączeń, sprawdź jakość medium, filtrację i stan zaworu.
Jak zamknąć dobór w praktyce UR: krótka ścieżka decyzyjna
Dobór zaworu pneumatycznego zrób tak, jak robisz dobrą diagnostykę: od celu do parametrów. Najpierw określ funkcję (3/2, 5/2, 5/3, monostabilny/bistabilny, NO/NC). Potem policz przepływ z objętości i czasu ruchu oraz dobierz Qn z zapasem, żeby nie generować spadku ciśnienia. Na końcu sprawdź warunki pracy: jakość sprężonego powietrza, kondensat, filtracja, temperatura, stopień ochrony, integracja elektryczna i serwis.
Taka kolejność pozwala Ci uniknąć sytuacji, w której zawór „pasuje do rury”, ale nie pasuje do procesu.
