W teorii sprężone powietrze to „czyste medium”, które po prostu zasila pneumatykę. W praktyce to jeden z najczęstszych powodów drobnych awarii, niestabilnej pracy maszyn i niepotrzebnych kosztów. Gdy filtracja nie trzyma parametrów, zaczynasz widzieć objawy wszędzie: zawory elektropneumatyczne kleją się od zanieczyszczeń, siłowniki pneumatyczne łapią „szorstką” pracę, narzędzia tracą moc, a w punktach poboru pojawia się kondensat i brud.
Dlatego pytanie „jaki filtr do sprężonego powietrza?” warto zadawać tak samo poważnie jak „jaki kompresor” albo „jaką średnicę magistrali”. Filtr to nie jest wkład „żeby coś było”. Filtr to element, który ma utrzymać jakość medium, ograniczyć awaryjność i nie zabić instalacji spadkiem ciśnienia.
W tym poradniku pokazuję, jak dobrać filtrację profesjonalnie – pod utrzymanie ruchu i automatyków. Skupiam się na logice doboru, kolejności stopni, typowych błędach oraz tym, jak połączyć filtrację ze stacją uzdatniania powietrza, osuszaniem i odwadnianiem kondensatu.
Co tak naprawdę filtrujesz w sprężonym powietrzu
Zanim wybierzesz konkretny filtr, nazwij problem. W sprężonym powietrzu masz trzy główne grupy zanieczyszczeń, które realnie psują instalację sprężonego powietrza i proces:
Cząstki stałe – pył zasysany z otoczenia, drobiny z zużycia sprężarki, nalot z instalacji, a czasem produkty korozji. Te cząstki rysują elementy pneumatyki, przyspieszają zużycie uszczelnień, wchodzą w gniazda zaworów i robią problemy „nie do złapania” (losowe przycięcia, wolniejsze cykle, błędy czujników).
Woda – para wodna i kondensat. Woda nie musi kapać z przewodu, żeby robiła szkody. Wystarczy, że w sieci powstanie aerozol wodny, a w wąskich przekrojach zacznie się odkładać „błoto” z pyłem i olejem. Potem przychodzi zima, chłodniejsza strefa hali albo długi odcinek przy bramie i nagle masz wodę w punktach poboru. Jeżeli temat wraca, spojrzyj szerzej na kondensat sprężonego powietrza, spusty i prowadzenie instalacji, bo sam filtr nie naprawi złego odwadniania.
Olej – w postaci aerozolu i oparów. Nawet przy dobrej sprężarce i separacji olej potrafi „przejść” dalej, a potem osiadać w pneumatyce, na elementach procesu albo w układach, które wymagają czystego powietrza. Co gorsza, olej miesza się z wodą i pyłem, tworząc lepką maź, która świetnie blokuje zawory, reduktory i szybkozłączki.
Dobór filtrów zaczyna się więc od odpowiedzi: przed czym chronisz proces i pneumatykę – cząstkami, wodą czy olejem, a często wszystkim naraz.
ISO 8573-1 i „jakość powietrza” – jak przełożyć normę na praktykę doboru
W profesjonalnych zakładach temat jakości sprężonego powietrza dobrze porządkuje norma ISO 8573-1. Ona opisuje trzy obszary: cząstki, wodę i olej. Nie musisz wchodzić w akademickie dyskusje o klasach, żeby dobrze dobrać filtrację, ale musisz umieć przełożyć wymaganie procesu na rozwiązanie techniczne.
Jeśli proces wymaga stabilności pneumatyki, ale nie jest wrażliwy produktowo, zwykle skupiasz się na ochronie przed cząstkami, wodą i aerozolem olejowym na poziomie „przemysłowym”. Jeśli proces jest wrażliwy (np. malowanie, klejenie, pakowanie, aparatura pomiarowa), zaczynasz wymagać bardziej agresywnej filtracji i często lepszego osuszania. Wtedy filtracja staje się elementem jakości produktu, a nie tylko elementem UR.
Najważniejsze: norma i wymagania procesu mówią Ci jak czyste ma być powietrze, ale nie mówią jakim filtrem to osiągniesz. To Twoja robota: dobrać typy filtrów, ich kolejność, przepływ i serwis tak, żeby powietrze trzymało parametry przez cały tydzień pracy, a nie tylko w dzień po wymianie wkładów.
Typy filtrów do sprężonego powietrza i kiedy mają sens
Rynek oferuje wiele „rodzajów filtrów”, ale z perspektywy zakładu przemysłowego liczą się cztery podstawowe funkcje. Gdy je zrozumiesz, dobór robi się logiczny.
Separator wody / separator cyklonowy działa jak pierwszy „odciążacz”. Nie robi super filtracji, ale skutecznie usuwa większe krople wody i część zanieczyszczeń, zanim trafią w dokładniejsze stopnie. To często najtańszy sposób, żeby nie zalewać filtrów i nie robić błota w układzie. Separator ma sens szczególnie blisko sprężarki i tam, gdzie spodziewasz się większego kondensatu.
Filtr cząstek (wstępny) zatrzymuje pył i większe zanieczyszczenia stałe. Zwykle stoi przed filtrami dokładnymi, bo chroni je przed szybkim zapychaniem. Ten stopień stabilizuje pracę pneumatyki i obniża ryzyko, że drobiny będą „piaskować” zawory i siłowniki.
Filtr koalescencyjny (dokładny / mikrofiltr) zbiera aerozole: wodne i olejowe. To właśnie ten stopień robi różnicę w awaryjności, bo usuwa mgłę olejową i wilgoć w postaci drobnych kropli. W wielu zakładach koalescencja stanowi podstawę „porządnej” filtracji przemysłowej, ale musi pracować w sensownych warunkach. Jeśli wpuścisz w nią dużo wody, szybko stracisz spadkiem ciśnienia i serwisem.
Filtr z węglem aktywnym usuwa opary oleju i zapachy. Stosujesz go wtedy, gdy proces nie toleruje oparów olejowych albo gdy chcesz zejść z zawartością oleju bardzo nisko. Ten filtr nie zastępuje koalescencji. On ją domyka. Jeśli postawisz węgiel bez wcześniejszych stopni, szybko go zniszczysz i nie uzyskasz stabilnych parametrów.
W praktyce dobór polega na tym, żeby te funkcje ułożyć w właściwej kolejności, dobrać je pod przepływ i nie doprowadzić do sytuacji, w której filtracja „zjada” Ci ciśnienie.
Kolejność stopni filtracji: dlaczego ma większe znaczenie niż nazwa filtra
W filtracji sprężonego powietrza wygrywa zasada „od grubego do dokładnego”. Najpierw odciążasz układ z wody i większych zanieczyszczeń, dopiero potem robisz dokładność.
W typowej stacji uzdatniania powietrza często zobaczysz układ, który zaczyna się od separacji wody, potem przechodzi przez filtr wstępny, dalej idzie w koalescencję, a na końcu – jeśli proces tego wymaga – w węgiel aktywny. Taki układ zwykle pracuje stabilniej, bo każdy stopień dostaje „łatwiejszą robotę”.
Kolejność ma też znaczenie dla serwisu. Gdy filtr wstępny przejmie brud, mikrofiltr pracuje dłużej w swoim oknie pracy. Gdy koalescencja zbierze aerozole, węgiel nie dostaje oleju w postaci kropli i nie traci właściwości po kilku tygodniach.

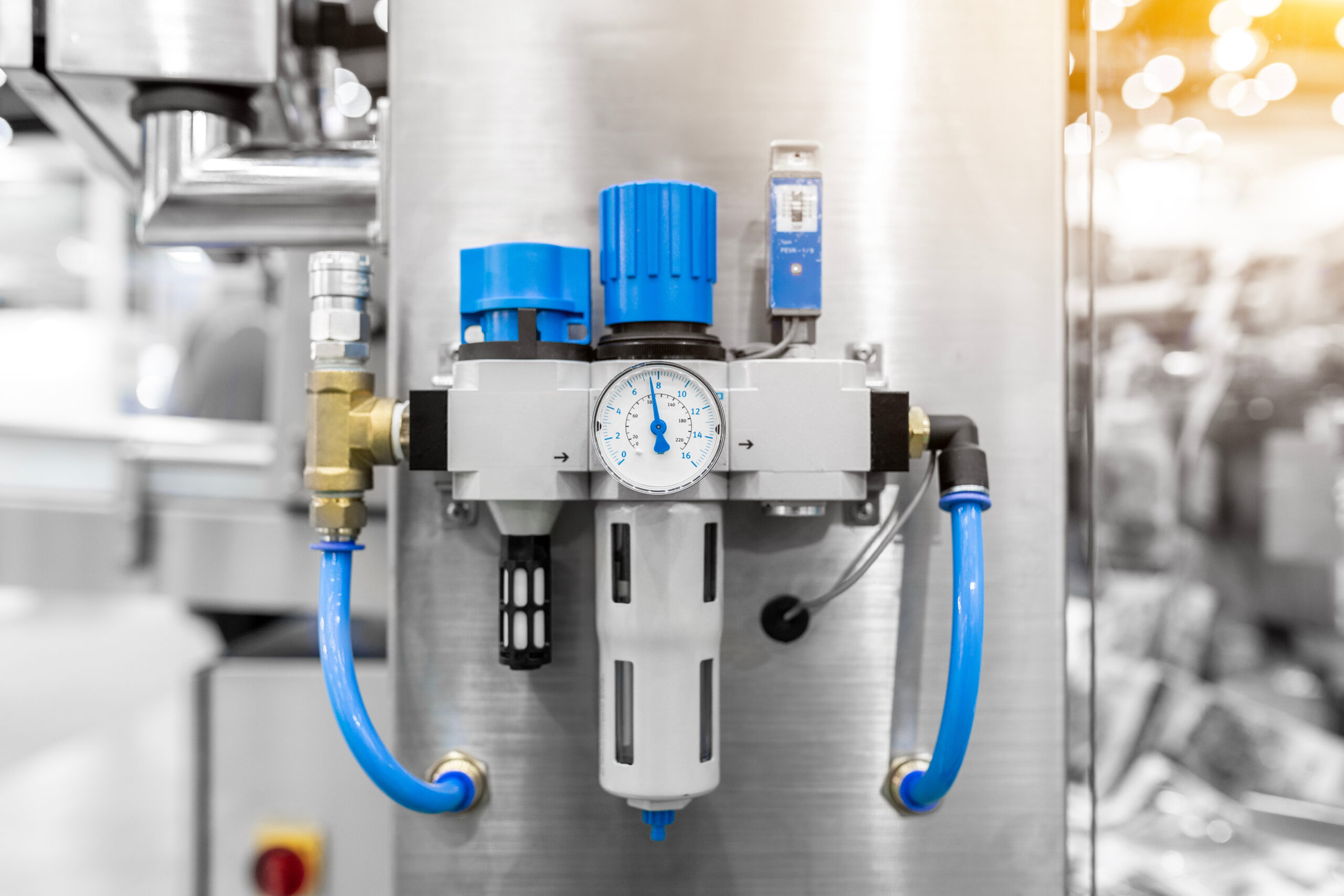

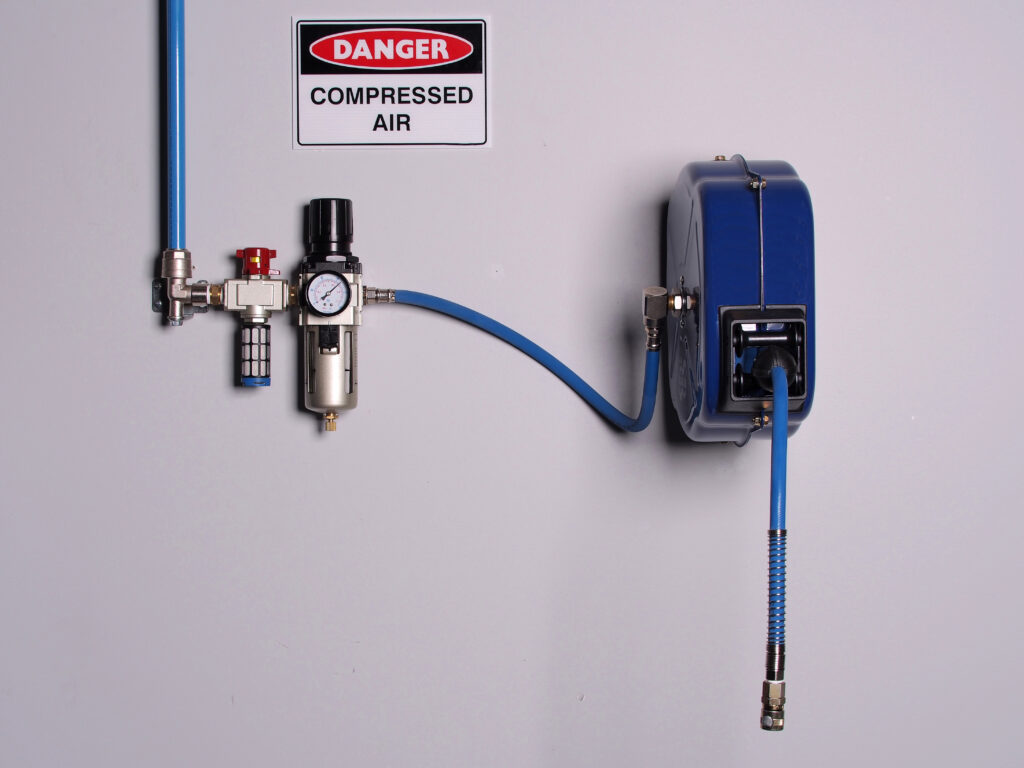

Jeśli dobierasz filtrację punktową przy maszynie, pamiętaj o stacji przygotowania powietrza (FRL). Tam filtr często pełni rolę „ostatniej bariery” i stabilizacji. Ten filtr nie zastąpi filtracji centralnej, ale potrafi ochronić konkretny układ, jeśli instalacja na hali bywa zmienna.
Dobór filtra pod przepływ i ciśnienie: bez danych ryzykujesz spadek albo brak efektu
Najczęstszy błąd w doborze filtrów wygląda banalnie: ktoś dobiera filtr „po gwincie” i „bo pasuje do rury”, a ignoruje przepływ. Potem instalacja działa, ale filtr generuje duży spadek ciśnienia, a ktoś kompensuje to wyższym ciśnieniem na sprężarce. Koszt energii rośnie, a UR ma kolejny temat do pilnowania.
Filtr dobierasz pod realny przepływ w piku, a nie pod wydajność z tabliczki sprężarki. Jeśli masz w zakładzie przepływomierz, wykorzystaj go. Jeżeli go nie masz, choć raz zbierz dane z pomiaru podczas normalnej pracy, bo piki poboru robią Ci największe spadki.
Zwróć uwagę także na ciśnienie robocze. Większość filtrów pracuje w określonych zakresach, a ich spadek ciśnienia rośnie wraz z przepływem i zabrudzeniem wkładu. Dlatego profesjonalny dobór zawsze zakłada, że filtr będzie „żył” w czasie, a Ty będziesz go serwisował. Projektuj układ tak, żeby nawet przy częściowym zabrudzeniu wkładów nie zabrakło Ci ciśnienia w krytycznych punktach instalacji.
Jeżeli walczysz z brakiem ciśnienia przy maszynach, wróć też do „ostatnich metrów”. Średnica węża, typ szybkozłączki, liczba redukcji i jakość złączek potrafią zepsuć efekt najlepszego doboru filtracji. Filtr to jeden element układu, a nie cudowna tabletka.
Spadek ciśnienia na filtrach: gdzie kończy się filtracja, a zaczyna koszt
Każdy filtr wprowadza opór. Z czasem wkład zbiera zanieczyszczenia, a spadek ciśnienia rośnie. Jeśli nie kontrolujesz różnicy ciśnień, filtr zaczyna działać jak dławik. Wtedy produkcja widzi objaw: wolniejszą pracę pneumatyki i spadek mocy narzędzi. UR często reaguje podbiciem ciśnienia na źródle, bo to najszybsze. Niestety to też najdroższe.
Profesjonalnie kontrolujesz filtrację przez monitoring Δp i prostą dyscyplinę serwisu. Ustawiasz granicę, przy której wymieniasz wkłady, zamiast „czekać aż przestanie działać”. Do tego pilnujesz spustów kondensatu. Jeżeli filtr zbiera wodę, ale jej nie odprowadza, wkład szybciej się zatyka, a spadek ciśnienia rośnie skokowo.
Dobrze dobrana filtracja nie powinna zmuszać Cię do podnoszenia ciśnienia w sprężarkowni. Jeżeli do tego dochodzi, audyt zwykle pokazuje jedną z dwóch przyczyn: filtr jest za mały pod przepływ albo wkłady pracują za długo bez serwisu.
Filtracja a osuszacz: jak połączyć układ, żeby nie walczyć z wodą co miesiąc
Filtry nie zastępują osuszacza. Filtr koalescencyjny zbiera aerozol, ale nie obniża zawartości pary wodnej tak, jak robi to osuszacz. Jeśli instalacja pracuje w zmiennych temperaturach i masz ryzyko wykraplania wody w sieci, samo „dokładanie filtrów” nie zakończy problemu.
Traktuj to jak układ: osuszacz odpowiada za punkt rosy i stabilność wilgotności, a filtracja chroni instalację i domyka jakość. Gdy dobierzesz osuszacz i filtrację wspólnie, zyskasz przewidywalność. Gdy dobierzesz je osobno, często skończysz z układem, który „jakoś działa”, ale nie trzyma parametrów w trudne dni.
Jeżeli widzisz wodę w punktach poboru, wróć do tematu kondensatu: spusty, separatory, prowadzenie instalacji, kieszenie wodne i punkty zrzutu. Bez tego filtracja będzie stale pracować pod wodą, a UR będzie wymieniać wkłady częściej, niż planował.
Dobór filtracji pod zastosowanie: trzy scenariusze, które spotykasz najczęściej
W typowej pneumatyce maszynowej zwykle wystarczy filtracja, która chroni zawory, siłowniki i napęd pneumatyczny przed pyłem, wodą w aerozolu i mgłą olejową. Taki układ często działa najlepiej, gdy masz sensowną filtrację centralną, a przy maszynie dodatkowo stację przygotowania powietrza z reduktorem ciśnienia. Dzięki temu stabilizujesz ciśnienie lokalnie i nie przenosisz wahań całej sieci na krytyczny układ.
W aplikacjach wrażliwych na olej i zapachy, takich jak część procesów lakierniczych, klejenie czy wybrane pakowanie, kluczowa staje się redukcja oleju w powietrzu. Wtedy koalescencja i węgiel aktywny zaczynają mieć realny sens, ale tylko wtedy, gdy postawisz je na czystym „wejściu” i nie doprowadzisz do zalewania wodą.
W aplikacjach pomiarowych i sterujących, gdzie powietrze idzie do aparatury, regulatorów i elementów precyzyjnych, liczy się stabilność i powtarzalność. Tu często lepiej sprawdza się rozwiązanie strefowe: doprowadzasz powietrze o dobrej jakości do tej strefy i dodatkowo zabezpieczasz punkt poboru. Dzięki temu nie budujesz „laboratorium” w całej fabryce, tylko tam, gdzie proces tego wymaga.
Zwróć uwagę, że we wszystkich scenariuszach powtarzają się te same zasady: dobierasz filtrację do realnego ryzyka i procesu, pilnujesz spadku ciśnienia, dbasz o kondensat i serwis. Różni się tylko „jak mocno” domykasz jakość.
Gdzie montować filtry: centralnie, strefowo czy przy maszynie
W idealnym świecie robisz filtrację centralną w sprężarkowni lub w stacji uzdatniania powietrza, a potem dodajesz filtrację punktową tylko tam, gdzie masz szczególne wymagania. To podejście ułatwia serwis, bo UR nie biega po hali z wkładami, i lepiej trzyma parametry w całej sieci.
W praktyce zakłady często rosną etapami. Dokładasz maszyny, rozbudowujesz odgałęzienia, zmieniasz profile poboru. Wtedy strefowe podejście daje dużo sensu: jedna strefa dostaje lepszą filtrację, bo tam masz proces wrażliwy, a reszta zakładu pracuje na standardzie przemysłowym.
Filtracja punktowa przy maszynie ma sens jako „ostatnia tarcza”, zwłaszcza gdy sieć bywa zmienna, a proces ma wąskie tolerancje. Pamiętaj tylko, że filtr punktowy nie rozwiąże problemu brudnej sieci i nie zastąpi ogólnej logiki uzdatniania.
Serwis filtrów: jak ustawić standard, żeby filtracja nie wracała jako awaria
Filtry działają wtedy, gdy UR ma prosty standard: kontrolujesz spadek ciśnienia, pilnujesz spustów kondensatu, wymieniasz wkłady w oknie serwisowym i zapisujesz historię. Nie czekasz, aż narzędzia zaczną „słabnąć”, bo wtedy filtr już dawno dławi układ.
Warto też ułożyć filtrację w taki sposób, żeby serwis był wygodny. Jeśli filtr stoi w miejscu, do którego nikt nie ma dostępu, to nikt nie będzie go serwisował regularnie. Proste, ale bardzo częste.
Jeżeli po wymianie wkładów spadek ciśnienia szybko wraca, nie zrzucaj winy na wkład. Najpierw sprawdź, czy nie zalewasz filtrów wodą z kondensatu, czy separator i spusty działają, czy instalacja nie wnosi rdzy i pyłu, a przepływ nie przekracza możliwości obudowy. W 90% przypadków przyczyna leży w warunkach pracy, nie w „złym wkładzie”.
Jak szybko dojść do właściwego doboru – praktyczna ścieżka dla UR
Jeśli chcesz dobrać filtrację bez błądzenia, zbierz dane o realnym przepływie, ciśnieniu roboczym i temperaturze na wejściu stacji uzdatniania. Do tego dopisz wymaganie procesu (najlepiej w logice ISO 8573-1) oraz informację o tym, czy instalacja ma problem z kondensatem i olejem. Na tej podstawie dobierzesz stopnie filtracji, ich kolejność i wielkość obudów tak, żeby spadek ciśnienia nie zjadł Ci rezerwy na hali.
Największą przewagę daje Ci pomiar i porządek w sieci. Gdy masz schemat instalacji pneumatycznej, znasz strefy i wiesz, gdzie powstają spadki ciśnienia, filtracja staje się decyzją techniczną, a nie strzałem.
Podsumowanie
Na pytanie „jaki filtr do sprężonego powietrza?” nie odpowiesz jednym modelem. Odpowiesz układem: separacja wody, filtr wstępny, koalescencja, a czasem węgiel aktywny – dobrane pod proces, przepływ i spadek ciśnienia. Do tego dochodzi serwis i kondensat, bo bez nich filtracja zacznie działać jak dławik i problem wróci.
Jeśli chcesz, podeślij parametry instalacji (przepływ w piku, ciśnienie, temperatura na wejściu, wymagania procesu, objawy typu „woda/olej/pył”), a dobierzemy logiczny układ filtracji i ustawimy go tak, żeby UR nie walczył z filtrami co miesiąc.
