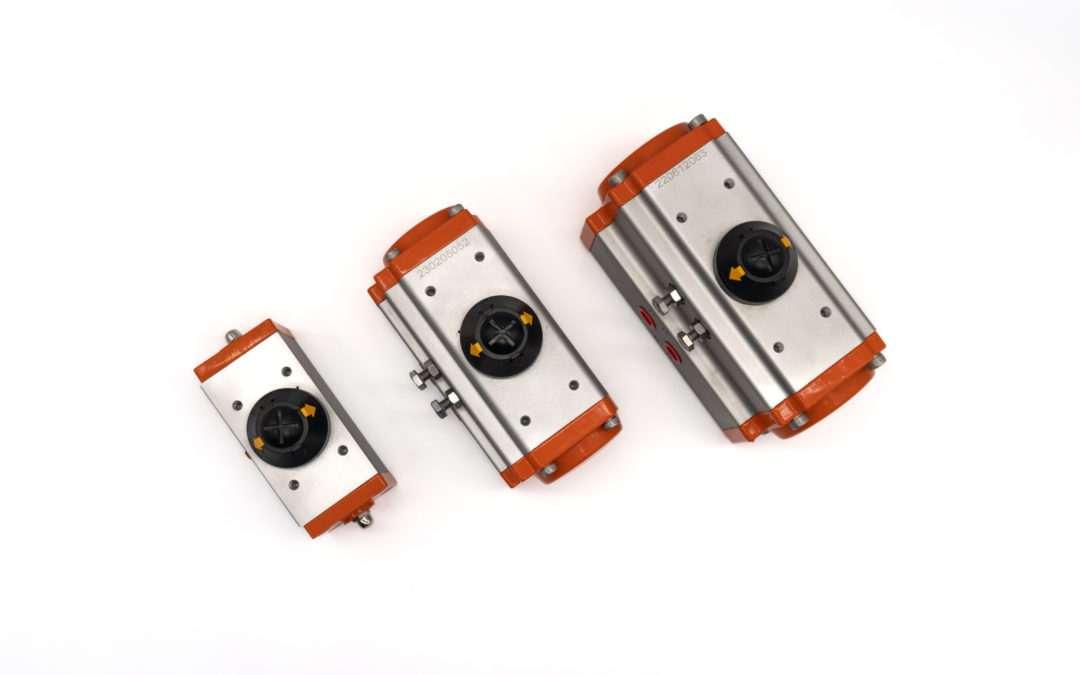

Siłownik obrotowy – budowa, zasada działania i zastosowania

Siłownik obrotowy to urządzenie wykonawcze (aktuator) przekształcające energię (np. sprężone powietrze, energię elektryczną lub hydrauliczną) w kontrolowany ruch obrotowy, generując moment obrotowy potrzebny do wykonania pracy. W automatyce przemysłowej siłowniki tego typu odgrywają ważną rolę – stanowią napęd dla wielu mechanizmów oraz elementów armatury procesowej. Dzięki nim możliwa jest automatyzacja armatury przemysłowej (zaworów i przepustnic) w rurociągach, precyzyjne pozycjonowanie elementów maszyn, a nawet ruch obrotowy komponentów robotów. W niniejszym artykule przedstawiamy szczegółowo budowę siłownika obrotowego, wyjaśniamy zasadę jego działania oraz omawiamy zastosowania w różnych obszarach automatyki przemysłowej. Treść jest kierowana do specjalistów – utrzymana w tonie technicznym i bogata w praktyczne informacje, bez bezpośredniego promowania konkretnych produktów.

Czym jest siłownik obrotowy?

Siłownik obrotowy (ang. rotary actuator) jest rodzajem napędu, który wykonuje ruch obrotowy zamiast ruchu liniowego. Oznacza to, że na wyjściowym wałku siłownika uzyskujemy obrót o pewien kąt (np. 90°, 180° lub 360°), a nie wysuw tłoczyska jak w siłowniku liniowym. Tego typu aktuatory występują w wersjach z różnymi mediami zasilającymi: najczęściej spotykany jest siłownik pneumatyczny, wykorzystujący energię sprężonego powietrza, ale istnieją także siłowniki obrotowe elektryczne (napędzane silnikami elektrycznymi) oraz hydrauliczne (zasilane olejem pod ciśnieniem). Niezależnie od źródła energii cel jest ten sam – uzyskać na wyjściu określony moment obrotowy i kąt obrotu do poruszenia danego elementu maszyny lub instalacji.

Klasycznym przykładem zastosowania siłownika obrotowego jest automatyzacja zaworów w instalacjach przemysłowych. Siłownik montowany na zaworze powoduje jego obrót (otwarcie lub zamknięcie) na sygnał sterujący, co pozwala kontrolować przepływ medium bez udziału obsługi ręcznej. W nowoczesnej fabryce spotkamy dziesiątki takich siłowników – od linii produkcyjnych, przez systemy transportowe, po układy regulacji procesów. Siłowniki obrotowe pneumatyczne uchodzą za kluczowe elementy automatyki przemysłowej, szeroko stosowane do zdalnego sterowania zaworami oraz innymi urządzeniami wykonawczymi. Dzięki nim możliwe jest szybkie, powtarzalne i bezpieczne wykonywanie operacji obrotu, które w przeszłości musiały być realizowane ręcznie lub za pomocą bardziej złożonych mechanizmów.

Budowa siłownika obrotowego

Budowa siłownika obrotowego zależy od jego typu, ale można wyróżnić kilka głównych elementów wspólnych dla większości konstrukcji:

• Obudowa (korpus) – wykonana zwykle z metalu (typowo stop aluminium, dostępne są też wersje ze stali nierdzewnej do wymagających zastosowań). Obudowa mieści wewnętrzny mechanizm i elementy robocze, zapewnia wytrzymałość mechaniczną i ochronę przed czynnikami zewnętrznymi. Często wyposażona jest w otwory przyłączeniowe dla medium zasilającego (np. gwintowane porty powietrzne w siłownikach pneumatycznych) oraz otwory montażowe do przytwierdzenia siłownika do wspornika lub bezpośrednio do urządzenia (np. zgodne ze standardem ISO 5211 w przypadku mocowania siłowników do zaworów).
• Wał wyjściowy (wał napędowy) – element przekazujący ruch obrotowy na zewnątrz siłownika. Jest to zwykle solidny trzpień stalowy wystający z obudowy, do którego mocuje się ramię, dźwignię lub bezpośrednio trzpień napędzanego urządzenia (np. trzpień zaworu kulowego). Wał połączony jest z wewnętrznym mechanizmem zamieniającym energię na obrót. W wielu konstrukcjach górna część wału ma standardowe użebrowanie lub nabierkę do łatwego sprzęgnięcia z elementem wykonawczym.
• Elementy wykonawcze wewnętrzne – w zależności od konstrukcji mogą to być np. tłoki zębate albo łopatki obrotowe. W popularnych siłownikach pneumatycznych z mechanizmem zębatkowym znajdują się dwa przeciwbieżne tłoki z uzębieniem (zębatką) zazębione z centralnym kołem zębatym na wałku. Gdy sprężone powietrze napiera na tłoki, przesuwa je, a zębatki obracają centralny wał. siłownikach łopatkowych zamiast tłoków jest przegroda (łopatka) osadzona na wałku – działanie ciśnienia powietrza na tę łopatkę wywołuje obrót wału o pewien kąt. Inne konstrukcje mogą wykorzystywać mechanizm mimośrodowy lub śrubowy (np. przekładnia śrubowo-toczna w siłownikach helikalnych) – celem wszystkich jest zamiana ciśnienia liniowego na moment obrotowy.
• Uszczelnienia i łożyskowanie – aby zapewnić szczelność układu (zwłaszcza w pneumatycznych i hydraulicznych siłownikach obrotowych), stosuje się uszczelki na tłokach, łopatkach oraz na wyjściu wału. Minimalizują one przecieki sprężonego medium na zewnątrz i tarcie wewnętrzne. Łożyska lub tuleje prowadzące wał gwarantują płynny obrót i przenoszenie obciążeń.
• Sprężyny powrotne (opcjonalnie) – obecne w siłownikach jednostronnego (sprężynowego) działania. Zespół sprężyn (najczęściej kilka sprężyn spiralnych) umieszczony jest po obu stronach tłoków. W przypadku braku zasilania (spadku ciśnienia) sprężyny wymuszają powrót siłownika do pozycji wyjściowej. Taka konstrukcja zapewnia tzw. pozycję bezpieczeństwa – np. samoczynne zamknięcie zaworu przy zaniku powietrza. Siłownik z wbudowaną sprężyną bywa nieco większy (mieści sprężyny w obudowie lub dodatkowych puszkach), jednak gwarantuje powrót do zadanej pozycji bez zewnętrznego zasilania.

Warto dodać, że konkretne wykonania siłowników obrotowych mogą zawierać także inne elementy, jak wbudowane tłumiki stopniujące ruch (amortyzatory końca obrotu), czujniki położenia krańcowego (przekazujące sygnał, czy osiągnięto pozycję otwarte/zamknięte), czy interfejsy montażowe dla zaworów sterujących i osprzętu (np. standard NAMUR dla montażu elektrozaworu na siłowniku pneumatycznym). Całość zamknięta jest jednak zawsze w wytrzymałej obudowie przystosowanej do warunków przemysłowych – typowo obudowy są z aluminium anodowanego lub stali nierdzewnej, co zapewnia odporność na korozję i trwałość nawet w trudnych warunkach otoczenia.

Zasada działania siłownika obrotowego

Pneumatyczny siłownik obrotowy (dwustronnego działania): Sprężone powietrze z sieci pneumatycznej jest doprowadzane przewodami do komór siłownika. Przepływem powietrza steruje zazwyczaj elektrozawór rozdzielający (np. 5/2 lub 3/2 w przypadku wersji sprężynowej). W pozycji spoczynkowej tłoki wewnątrz siłownika mogą być np. zbliżone do siebie (zawór zamknięty). Gdy elektrozawór poda powietrze do komór zewnętrznych, ciśnienie zadziała na powierzchnie tłoków, wypychając je do wewnątrz. Tłoki przesuwają się w kierunku środka siłownika, a ich zębatki obracają centralny wał o 90° – następuje otwarcie zaworu. Powietrze z komór centralnych jest w tym czasie odpowietrzane przez zawór sterujący. Aby zamknąć zawór, zawór rozdzielający przełącza kierunek – sprężone powietrze kierowane jest do środkowej części siłownika, rozsuwając tłoki na zewnątrz. Tłoki wracają do pozycji wyjściowej, obracając wał ponownie o 90° w przeciwną stronę (zamknięcie zaworu). Cykl ten może powtarzać się bardzo szybko – typowe czasy pełnego obrotu 90° wynoszą od ułamków sekundy do kilku sekund, zależnie od wielkości siłownika i przepustowości zaworu sterującego. Siłownik pneumatyczny dwustronnego działania wymaga zasilania powietrzem dla obu kierunków ruchu; w wersji jednostronnej (sprężyna powrotna) powrót realizowany jest mechanicznie przez sprężyny po odcięciu dopływu powietrza.

Warto zaznaczyć, że pneumatyczne siłowniki obrotowe charakteryzują się szybkim działaniem i dużą siłą w kompaktowej obudowie. Są one również bezpieczne w środowiskach niebezpiecznych – brak elementów iskrzących sprawia, że mogą pracować nawet w strefach zagrożonych wybuchem czy w warunkach dużej wilgotności, gdzie standardowe układy elektryczne wymagałyby specjalnej ochrony Wadą może być konieczność posiadania instalacji sprężonego powietrza i ograniczona możliwość uzyskania bardzo precyzyjnego pozycjonowania kątowego w standardowym wykonaniu (pneumatyka jest z natury nieco “sprężysta”). Precyzję można jednak znacznie poprawić, stosując dodatkowy pozycjoner zaworu (urządzenie sterujące dopływem powietrza na podstawie odchyłki od zadanego kąta) – typowo używany w siłownikach regulacyjnych, gdzie wymagane jest płynne ustawianie pośrednich pozycji zaworu.

Podział ze względu na konstrukcję wewnętrzną (mechanizm zamieniający ruch liniowy na obrotowy):

• Siłownik obrotowy zębatkowy (rack-and-pinion): Najpopularniejszy typ w pneumatyce. Wewnątrz znajdują się dwa tłoki z zębami na krawędziach (listwy zębate) oraz centralne koło zębate sprzężone z wałem. Ruch tłoków w linii prostej powoduje obrót wału dzięki oddziaływaniu zębów – dokładnie tak jak w przekładni zębatej zamieniającej ruch posuwisty na obrotowy. Mechanizm ten jest prosty i wytrzymały, zapewnia zwykle kąt obrotu 90° (czasem 120° lub 180° w zależności od konstrukcji tłoków i obudowy). Siłowniki zębatkowe mają symetryczną budowę i zwarte wymiary, co ułatwia ich montaż. Zapewniają dobry moment obrotowy w całym zakresie ruchu. Stosowane są masowo do sterowania zaworami ćwierćobrotowymi (zawory kulowe, przepustnice itp.), a także w różnych mechanizmach maszyn (np. obrotnice).
• Siłownik obrotowy łopatkowy (vane actuator): Zbudowany z wirnika w kształcie łopatki umieszczonej w szczelnej komorze. Gdy do jednej strony komory doprowadzimy ciśnienie, łopatka obraca się, wykonując ruch wahadłowy o zadany kąt (np. 90° lub 270°). Mechanizm łopatkowy ma mniej ruchomych części niż zębatkowy, co przekłada się na wysoką trwałość i szczelność (mniej uszczelnień liniowych). Siłowniki łopatkowe mogą osiągać większe kąty obrotu bez potrzeby stosowania przekładni. Są bardzo kompaktowe i szybkie. Spotyka się je w mniejszych napędach oraz tam, gdzie wymagana jest duża powtarzalność i niewielkie wymiary. Minusem bywa niższy moment obrotowy niż w konstrukcji zębatkowej o podobnych gabarytach oraz nierówny rozkład momentu w funkcji kąta (największy moment na początku ruchu, malejący ku końcowi).
• Inne mechanizmy (śrubowe, mimośrodowe): Niektóre siłowniki obrotowe (częściej hydrauliczne lub elektryczne) wykorzystują mechanizm śrubowy albo krzywkowy. Przykładem jest mechanizm Scotch Yoke, w którym dwa tłoki połączone z poprzeczką i wycięciem krzywkowym na wale generują bardzo wysoki moment w początkowej fazie ruchu – idealny do “ruszenia” z miejsca zablokowanego zaworu. Mechanizmy śrubowe z kolei używają spiralnego rowka na tłoku/wałku, który powoduje obrót wału podczas liniowego przesuwu tłoka (tzw. siłowniki helikalne). Takie konstrukcje są bardziej wyspecjalizowane, lecz pozwalają uzyskać specyficzne charakterystyki pracy (np. zwiększony moment krańcowy). Wybór mechanizmu zależy od wymagań aplikacji – dla większości typowych zastosowań wystarczające są standardowe siłowniki zębatkowe lub łopatkowe ze względu na korzystny stosunek ceny do osiągów i prostotę serwisu.

Zastosowania siłowników obrotowych w automatyzacji

Siłowniki obrotowe znalazły bardzo szerokie zastosowanie w automatyce przemysłowej i procesowej. Poniżej wymieniono główne obszary i przykłady ich wykorzystania:

• Automatyzacja armatury odcinającej: Najpowszechniejsze zastosowanie to zdalne sterowanie zaworami typu otwórz/zamknij. Siłowniki montuje się na zaworach kulowych (ćwierćobrotowych), przepustnicach, zasuwach itp., umożliwiając szybkie odcięcie lub przywrócenie przepływu mediów (cieczy, gazów) w rurociągach. Przykładowo w przemyśle chemicznym i petrochemii siłowniki pneumatyczne obsługują zawory na liniach technologicznych, gwarantując ich jednoczesne zamknięcie w sytuacji awaryjnej. W instalacjach wodociągowych i ciepłowniczych spotyka się siłowniki elektryczne na dużych zaworach sieciowych, gdzie wymagana jest powolna, kontrolowana zmiana położenia bez uderzeń hydraulicznych. Automatyzacja armatury za pomocą siłowników obrotowych zwiększa bezpieczeństwo i umożliwia integrację zaworów z systemami zdalnego sterowania (SCADA, DCS).
• Procesy technologiczne i linie produkcyjne: W wielu maszynach produkcyjnych siłowniki obrotowe wykonują powtarzalne ruchy elementów. Mogą obracać ramiona maszyn, pozycjonować części na linii montażowej, uchylać klapy i pokrywy, indeksować (obracać) stoliki obrotowe z detalami, itp. Przykładowo w przemyśle motoryzacyjnym siłowniki pneumatyczne obracają elementy karoserii w procesie spawania, zapewniając dostęp robotów do odpowiednich punktów. W przemyśle opakowaniowym małe siłowniki wahadłowe realizują ruch dysz etykietujących czy mechanizmów sortujących produkty. Z kolei w przemyśle elektronicznym siłowniki obrotowe mogą przełączać pozycje płytek lub podzespołów podczas montażu automatycznego.
• Robotyka i manipulatory: Siłowniki obrotowe (szczególnie pneumatyczne, ze względu na prostotę i niską masę) są często stosowane w manipulatorach i prostych robotach przemysłowych do realizacji ograniczonych ruchów kątowych. Przykładem są chwytaki pneumatyczne kątowe otwierające się i zamykające niczym szczypce – wykorzystują one małe siłowniki obrotowe do poruszania szczękami. W robotach typu SCARA lub deltapicker pneumatyczne siłowniki obrotowe mogą napędzać obrót nadgarstka czy efektora. Ich zaletą jest szybkie działanie i odporność na przeciążenia – np. w przypadku zderzenia mechanicznego siłownik pneumatyczny po prostu odpuszcza ciśnienie, zamiast ulegać uszkodzeniu jak przekładnia silnika elektrycznego. W bardziej zaawansowanych robotach dominują co prawda napędy elektryczne (servo), ale w aplikacjach pick-and-place czy prostych automatach montażowych wciąż jest szeroko wykorzystywana.
• Branża spożywcza i farmaceutyczna: W zakładach przetwórstwa spożywczego oraz farmaceutycznych siłowniki obrotowe – głównie w wykonaniu ze stali nierdzewnej – odpowiadają za sterowanie zaworami sanitarnymi (dostarczającymi np. mleko, piwo, produkty farmaceutyczne) oraz za ruchy mechanizmów mieszadeł, klap dozujących czy zatrzasków linii rozlewniczych. Ich odporność na trudne warunki (wilgoć, częste mycie, środki chemiczne) oraz prosta konstrukcja spełniająca normy higieniczne sprawiają, że są niezastąpione w tych branżach. Siłownik obrotowy w połączeniu z odpowiednim zaworem pozwala automatycznie dozować ciecze i chronić produkt przed skażeniem (eliminacja ręcznego kontaktu).
• Maszyny i urządzenia specjalne: Różnorodne maszyny korzystają z siłowników obrotowych w charakterze napędów pomocniczych. Przykładowo w prasach i urządzeniach do obróbki plastycznej metali siłowniki obrotowe sterują pozycjonowaniem elementów dociskowych lub przesłon bezpieczeństwa. W energetyce siłowniki (często hydrauliczne) otwierają i zamykają wloty turbin, sterują łopatkami kierownic turbin wodnych lub klapami spalin w kotłach. W lotnictwie i pojazdach – choć to poza przemysłem typowo produkcyjnym – siłowniki obrotowe (zwykle hydrauliczne) są używane do wychylania powierzchni sterowych, klap, podwozia itp. W zastosowaniach mobilnych docenia się ich kompaktowość i moc.

Jak widać, zastosowania siłowników obrotowych obejmują niemal każdą gałąź przemysłu, od procesów technologicznych, przez automatykę budynkową, po zaawansowane systemy robotyczne. Wszędzie tam, gdzie potrzebny jest kontrolowany obrót elementu, istnieje duża szansa, że zastosowano właśnie siłownik obrotowy. Atutem jest możliwość zdalnego, automatycznego wywierania siły obrotowej – czy to do otwarcia zaworu, czy do obrócenia ciężkiego elementu maszyny – z wysoką powtarzalnością i wbudowanymi zabezpieczeniami. Wyeliminowanie ręcznej obsługi przekłada się na zwiększenie bezpieczeństwa pracy i wydajności procesu.

Siłownik obrotowy: Dobór i instalacja

Prawidłowy dobór siłownika obrotowego do danej aplikacji jest krytyczny dla niezawodnej i efektywnej pracy systemu. Niewłaściwie dobrany siłownik może nie zapewnić wymaganej siły lub szybkości, albo przeciwnie – generować zbędne koszty i komplikacje. Oto najważniejsze kryteria doboru siłownika obrotowego:

• Wymagany moment obrotowy: Określ, jaki moment musi wygenerować siłownik, aby wprawić w ruch dany element (np. obrócić klapę zaworu, przemieścić ramię o zadanej masie). Należy uwzględnić zapas bezpieczeństwa – zwykle dodaje się 30–50% zapasu na pokonanie oporów, zużycie czy nieprzewidziane przeciążenia. Moment obrotowy podawany jest w niutonometrach (Nm). Przykładowo do zamknięcia dużego zaworu kulowego DN100 może być wymagany moment rzędu kilkudziesięciu Nm, a do obrotu ciężkiej platformy już setki Nm. Siłowniki pneumatyczne oferują momenty od ułamków Nm (małe siłowniczki) do ~10 000 Nm (duże wykonania hydrauliczne mogą przekraczać 50 000 Nm). Zawsze wybieramy model, którego katalogowy moment przy dostępnych warunkach (np. 6 bar dla pneumatykI) przekracza wymagany z odpowiednim zapasem.
• Kąt obrotu: Ustal, jakiego kąta ruchu potrzebujesz. Standardem dla wielu zaworów jest 90°, ale bywają urządzenia wymagające 180°, 270° czy nawet pełnego obrotu 360°. Siłowniki ćwierćobrotowe są najpopularniejsze i najprostsze konstrukcyjnie. Jeśli potrzebny jest większy zakres, upewnij się, że wybrany model to zapewnia – np. niektóre siłowniki łopatkowe oferują 270°. Dla ruchu ciągłego (wieloobrotowego) rozważa się raczej motoreduktory elektryczne lub siłowniki hydrauliczne o konstrukcji silnikowej.
• Czas reakcji i prędkość obrotu: Określ wymaganą szybkość działania – np. czy zawór ma się zamknąć w 1 sekundę, czy może zamykać się powoli przez 30 sekund (istotne np. by uniknąć uderzenia hydraulicznego). Siłowniki pneumatyczne z reguły są najszybsze (mogą wykonać 90° nawet w ułamku sekundy, ograniczeniem jest przepływ powietrza i dławiące zawory). Siłowniki elektryczne są wolniejsze – typowy czas 90° to kilkanaście sekund, choć są i szybkiej odpowiedzi modele. Jeżeli proces wymaga bardzo szybkich lub bardzo wolnych ruchów, ten parametr wykluczy pewne opcje napędów. Prędkość obrotu w pneumatyce reguluje się dławikami przepływu, w elektrycznych – przetwornicą lub wbudowanym sterownikiem (falownik, sterownik servo).
• Dostępne medium i warunki zasilania: Sprawdź, jakie media energetyczne masz do dyspozycji w zakładzie. Jeśli posiadasz sieć sprężonego powietrza (o określonym ciśnieniu roboczym, np. 6 bar) – siłownik pneumatyczny będzie naturalnym wyborem. Jeśli nie ma pneumatyki, a jest dostęp do energii elektrycznej – rozważ siłownik elektryczny. W specyficznych przypadkach (np. już istniejącej hydrauliki) wybierzesz siłownik hydrauliczny. Ważna jest jakość mediów: dla pneumatyki powietrze musi być odpowiednio przygotowane (filtrowane z cząstek stałych i wody, często regulowane do stałego ciśnienia poprzez reduktor ciśnienia i naolejone lub o podwyższonej czystości dla wersji bezobsługowych). Dla elektryki upewnij się co do dostępnego napięcia zasilania i ewentualnych wymogów zasilaczy awaryjnych. Dla hydrauliki sprawdź, czy istnieje układ hydrauliczny o odpowiednim ciśnieniu i wydatku – jeśli nie, koszty jego instalacji mogą zadecydować o wyborze innej technologii.
• Warunki środowiskowe: Weź pod uwagę, w jakim otoczeniu będzie pracował siłownik. Temperatura (bardzo niska lub bardzo wysoka), obecność substancji agresywnych chemicznie, wysoka wilgotność, pył, ryzyko wybuchu – te czynniki determinują wybór wykonania materiałowego oraz stopnia ochrony. Na przykład w mroźni siłownik pneumatyczny wymaga powietrza osuszonego i smaru odpornego na mróz, zaś w atmosferze korozyjnej (np. morska, chemiczna) konieczny będzie korpus ze stali nierdzewnej lub specjalne powłoki. W strefach EX (wybuchowych) preferuje się pneumatykę lub hydraulikę, ewentualnie siłowniki elektryczne o specjalnej budowie przeciwwybuchowej. Dla wysokich temperatur (piece, petrochemia) dostępne są siłowniki o podwyższonej odporności termicznej albo montowane z oddzieleniem od źródła ciepła.
• Wymagana kontrola i dokładność pozycjonowania: Zastanów się, czy potrzebujesz tylko skrajnych pozycji (pełne otwarcie/zamknięcie), czy również pośrednich. Dla pracy dwupołożeniowej w zupełności wystarczy zwykły siłownik pneumatyczny z elektrozaworem, natomiast do płynnej regulacji kąta (np. sterowanie przepływem płynnie) przyda się układ z pozycjonerem lub wybór siłownika elektrycznego ze sterowaniem analogowym. Pozycjoner zaworu to urządzenie montowane zwykle na siłowniku pneumatycznym, które na podstawie sygnału zadawanego (np. 4–20 mA) i sygnału z czujnika położenia reguluje dopływ powietrza, aby utrzymać wał w określonym położeniu kątowym. Takie rozwiązanie pozwala uzyskać powtarzalność rzędu ułamków stopnia, jednak zwiększa koszt i złożoność układu. Jeśli proces wymaga wysokiej precyzji i częstej zmiany położenia – rozważ napęd elektryczny (serwo) lub pneumatyczny z pozycjonerem.
• Wielkość i standardy montażowe: Upewnij się, że wybrany siłownik zmieści się fizycznie w przewidzianej przestrzeni i da się zamontować. Producenci często podają tzw. standardy montażowe – np. zgodność z ISO 5211 (standardowe rozmiary kołnierza i wału wyjściowego dla montażu na zaworach). Dzięki temu można dobrać siłownik, który bezpośrednio pasuje do kołnierza zaworu lub adaptera. Sprawdź również orientację montażu – niektóre siłowniki mogą pracować w dowolnej pozycji, a niektóre (np. hydrauliczne) wolą pracę w określonej orientacji ze względu na uszczelnienia.

Po wybraniu odpowiedniego siłownika należy zadbać o prawidłową instalację i eksploatację. Oto kilka dobrych praktyk:

• Precyzyjne osiowanie: Montując siłownik na zaworze lub mechanizmie, upewnij się, że oś obrotu siłownika jest współosiowa z osią napędzanego elementu. Unikniesz w ten sposób dodatkowych naprężeń i szybkiemu zużyciu. Do mocowania używaj dedykowanych elementów (kołnierzy, adapterów) przewidzianych przez producenta, zamiast prowizorycznych łączników.
• Zespół przygotowania powietrza (dla pneumatyki): Bezpośrednio przed siłownikiem zainstaluj układ filtrująco-redukujący, czyli filtr cząstek stałych, odwadniacz oraz reduktor ciśnienia z manometrem do utrzymywania stałego zalecanego ciśnienia zasilania (np. ~6 bar). Dla siłowników wymagających smarowania wprowadź dozownik oleju (naolejacz) – o ile producent nie zaleca powietrza suchego. Taki układ FRL (Filter, Regulator, Lubricator) zapewni czystość medium i optymalne warunki pracy, wydłużając żywotność siłownika.
• Dławienie i amortyzacja: Ustaw odpowiednio zawory dławiąco-zwrotne na zasilaniu lub wydechu siłownika pneumatycznego, aby regulować prędkość obrotu. Zbyt gwałtowny ruch może powodować uderzenia i obciążenia mechaniczne. Większość siłowników ma też wbudowane śruby do regulacji amortyzacji końca ruchu – wyreguluj je tak, by tuż przed osiągnięciem pozycji krańcowej ruch był łagodnie wyhamowany. W siłownikach elektrycznych parametry prędkości i rampy start/stop często ustawia się w sterowniku (np. czas dobiegu do pozycji).
• Kontrola i serwis: Regularnie (zgodnie z zaleceniami producenta lub doświadczeniem eksploatacyjnym) sprawdzaj stan siłownika. Dla pneumatycznych – czy nie ma wycieków powietrza (syczące uszczelnienia tłoków lub wału), czy nie osadza się kondensat w komorach. Dla elektrycznych – czy nie przegrzewa się silnik, czy przekładnia ma odpowiednie smarowanie. Elementy zużywalne, takie jak uszczelki, oringi, sprężyny czy olej (w hydraulicznych) powinny być serwisowane/wymieniane w cyklach prewencyjnych. Pamiętaj, że prosta konstrukcja siłownika obrotowego oznacza zwykle niskie ryzyko nagłej awarii – większość problemów wynika z zaniedbań (zanieczyszczone powietrze, brak smarowania, nieprawidłowy montaż) lub naturalnego zużycia po wielu tysiącach cykli. Lepiej zapobiegać poprzez przeglądy niż doprowadzić do zatrzymania pracy wskutek zatarcia czy uszkodzenia mechanicznego.

Stosując się do powyższych wskazówek, można znacznie wydłużyć bezawaryjną pracę siłowników. W praktyce dobrze dobrany i poprawnie zainstalowany siłownik obrotowy potrafi wykonać miliony cykli pracy, wymagając jedynie minimalnej obsługi. Jeżeli pojawiają się wątpliwości przy doborze lub instalacji – warto skonsultować się z doświadczonym dostawcą komponentów, który pomoże dopasować rozwiązanie do specyfiki aplikacji.

Nowe trendy w technologii siłowników obrotowych

Wraz z rozwojem technologii oraz koncepcji Przemysłu 4.0, siłowniki obrotowe również ulegają unowocześnieniu i integracji z inteligentnymi systemami. Kilka aktualnych trendów i kierunków rozwoju w tej dziedzinie to:

• Inteligentne siłowniki i diagnostyka: Coraz częściej producenci wyposażają siłowniki (zwłaszcza elektryczne, ale też pneumatyczne z osprzętem) w elektronikę pozwalającą na monitorowanie ich stanu. Czujniki wibracji, położenia, ciśnienia czy poboru prądu zbierają dane podczas pracy, a moduły komunikacyjne (np. IO-Link, HART, Modbus, itp.) przekazują te informacje do systemu nadrzędnego. Umożliwia to wdrożenie predykcyjnego utrzymania ruchu – na podstawie symptomów można wykryć nadchodzącą awarię (np. zużycie uszczelnień objawiające się większym przeciekiem) i zaplanować serwis zanim dojdzie do przestoju. Inteligentne pozycjonery cyfrowe potrafią same się stroić, kalibrować skok i sygnalizować odchyłki czy zwiększone tarcie.
• Integracja w sieciach przemysłowych: Nowoczesne napędy obrotowe coraz częściej stają się elementem sieci komunikacyjnej fabryki. Siłownik elektryczny z wbudowanym sterownikiem może otrzymywać polecenia bezpośrednio z sieci (np. Profinet, EtherNet/IP) i raportować potwierdzenie pozycji czy diagnostykę. W przypadku pneumatyki stosuje się wyspy zaworowe z interfejsem cyfrowym sterujące grupą siłowników oraz moduły we/wy zbierające sygnały z czujników krańcowych. Taka integracja upraszcza okablowanie i pozwala szybciej reagować na zmiany parametrów procesu (np. zmiana prędkości, soft-start, itp. z poziomu programu sterownika). Trendem jest też standaryzacja interfejsów – na przykład wprowadzenie cyfrowych protokołów komunikacji nawet w prostych elementach (zamiana tradycyjnych sygnałów 4–20 mA na komunikację cyfrową z pozycjonerem, co daje dodatkowe dane jak stan zaworu, tarcie, licznik cykli).
• Poprawa efektywności energetycznej: W dobie dążenia do oszczędności energii zwraca się uwagę na energochłonność układów sprężonego powietrza. Siłowniki pneumatyczne mimo wielu zalet zużywają powietrze, które jest drogie w wytwarzaniu (kompresory pochłaniają znaczną ilość energii elektrycznej). Dlatego tam, gdzie to możliwe, wprowadza się rozwiązania hybrydowe lub czysto elektryczne. Nowe konstrukcje siłowników elektrycznych (np. z silnikami krokowymi czy bezszczotkowymi BLDC o dużym momencie) potrafią konkurować z pneumatycznymi pod względem gabarytów i szybkości, jednocześnie zużywając energię tylko w trakcie ruchu. Pojawiają się elektryczne napędy ćwierćobrotowe z wbudowanymi sprężynami do funkcji bezpieczeństwa (sprężyna nakręcana silnikiem i zwalniana w razie zaniku zasilania). Z drugiej strony, w pneumatyce stosuje się inteligentne zawory redukcyjne i systemy odzysku powietrza, aby zmniejszyć marnotrawstwo sprężonego medium. Wszystko to zmierza do obniżenia kosztów eksploatacji i uczynienia napędów bardziej przyjaznymi środowisku.
• Nowe materiały i konstrukcje: W konstrukcji siłowników widać stopniowe wykorzystywanie nowych materiałów – pojawiają się lżejsze kompozyty i polimery do budowy obudów w miejsce ciężkich metali (istotne np. w robotyce, gdzie masa ruchoma musi być minimalna). Ulepszane są powłoki antykorozyjne, dzięki czemu standardowy siłownik aluminiowy może dłużej pracować w trudnych warunkach bez specjalnego wykonania. W pneumatyce rozwijane są siłowniki bezuszczelkowe o niemal bezstykowej pracy (minimalizujące tarcie, np. dzięki powłoce teflonowej lub prowadzeniu magnetycznemu tłoka). Z kolei w siłownikach elektrycznych pojawiają się rozwiązania oparte o silniki stepper z magnetyczną blokadą pozycji (utrzymujące moment bez poboru prądu) czy zintegrowane przekładnie cykloidalne o mniejszych luzach.

Podsumowując, współczesne trendy zmierzają do uczynienia siłowników obrotowych bardziej inteligentnymi, energooszczędnymi i łatwiej integrującymi się z resztą systemu automatyki. Niemniej jednak fundamentalne zalety klasycznych rozwiązań – prostota pneumatykI, siła hydrauliki czy precyzja servo – wciąż decydują o doborze konkretnego typu do danej aplikacji. Inżynierowie mają dziś do dyspozycji szeroki wachlarz opcji i mogą dobrać siłownik obrotowy idealnie skrojony pod wymagania procesu.

Siłowniki obrotowe są nieodzownymi komponentami nowoczesnej automatyki przemysłowej, przekształcając różne formy energii w kontrolowany ruch kątowy. Ich budowa opiera się na solidnym mechanizmie (tłoki zębate, łopatki lub inne), zamkniętym w wytrzymałej obudowie, co zapewnia długotrwałą i bezawaryjną pracę nawet w trudnych warunkach. Zrozumienie zasady działania – czy to pneumatycznego napędu wykorzystującego sprężone powietrze, czy elektrycznego silnika z przekładnią – pozwala świadomie projektować układy napędowe oraz szybko diagnozować ewentualne problemy. Różnorodność rodzajów siłowników obrotowych (pneumatyczne, elektryczne, hydrauliczne, sprężynowe itp.) sprawia, że do każdego zadania można dobrać optymalne rozwiązanie pod względem mocy, szybkości i precyzji.

Przykłady zastosowań pokazują, że siłowniki obrotowe usprawniają pracę praktycznie we wszystkich branżach przemysłu – od automatyzacji armatury przemysłowej w rurociągach (zawory, przepustnice), poprzez linie produkcyjne i roboty, aż po infrastrukturę krytyczną. Ich zastosowanie przekłada się na zwiększenie bezpieczeństwa (zdalne, szybkie odcięcie w sytuacji awaryjnej), poprawę jakości produktu (dokładna powtarzalność ruchów) oraz wydajności produkcji (automatyzacja manualnych operacji).

Aby w pełni wykorzystać potencjał siłownika, ważny jest właściwy dobór i montaż. Należy uwzględnić wymagany moment, kąt, czas reakcji oraz warunki pracy – a następnie zapewnić poprawną instalację (osiowanie, czyste medium zasilające, odpowiednie sterowanie). Dobrą praktyką jest regularna konserwacja prewencyjna, choć doświadczenie pokazuje, że dobrze zaprojektowany układ z siłownikami obrotowymi potrafi pracować latami bez zakłóceń.

Na przestrzeni lat technologia napędów obrotowych ewoluuje, wprowadzając elementy inteligencji i zwiększając efektywność, jednak pewne rzeczy pozostają niezmienne. Prosta konstrukcja przekłada się na wysoką niezawodność – i to właśnie niezawodność, szybkość działania oraz stosunkowo nieskomplikowana obsługa sprawiły, że siłowniki obrotowe na stałe wpisały się w krajobraz przemysłowych układów automatyki. Dla inżynierów i specjalistów ważne jest ciągłe śledzenie nowych rozwiązań, ale też solidne zrozumienie fundamentów działania tych urządzeń. Wiedza ta pozwala optymalnie integrować siłowniki obrotowe w układach, które napędzają nowoczesny przemysł – szybko, precyzyjnie i bezpiecznie.
