Szybkozłączka pneumatyczna: Czy zastanawiałeś się, dlaczego w nowoczesnych instalacjach pneumatycznych tak dużą wagę przykłada się do rodzaju złączek i ich sposobu montażu? Choć stanowią niewielki element całej układanki, to właśnie one odpowiadają za szczelność, bezpieczeństwo i sprawną pracę całego systemu – od zasilania maszyn aż po narzędzia pneumatyczne używane na co dzień. W tym artykule przyjrzymy się definicji szybkozłączek, rodzajom gwintów i wariantom konstrukcyjnym. Zwrócimy też uwagę na kluczową kwestię spadków ciśnienia, a na koniec pokażemy, jak nowoczesne złączki wtykowe mogą znacząco przyspieszyć budowę nawet rozbudowanych instalacji pneumatycznych.
Spis treści
Szybkozłączka pneumatyczna: co to?
Z punktu widzenia inżyniera, szybkozłączka pneumatyczna to element umożliwiający szybkie i szczelne połączenie dwóch odcinków przewodu sprężonego powietrza lub przewodu z urządzeniem (np. z siłownikiem, kompresorem czy narzędziem pneumatycznym). W zależności od konstrukcji, materiału i sposobu uszczelnienia, szybkozłączki mogą być stosowane:
- W instalacjach sprężonego powietrza – do zasilania maszyn produkcyjnych, narzędzi warsztatowych czy robotów.
- W układach podciśnieniowych – zwłaszcza w aplikacjach automatyki i systemów chwytakowych.
- W przesyle neutralnych gazów – np. w laboratoriach czy strefach czystych.
Kluczowe jest tutaj zapewnienie, by po odłączeniu złączki nie następował wyciek sprężonego powietrza, a sama wymiana czy montaż była jak najprostsza i najszybsza.
Rodzaje gwintów w pneumatyce
- Gwint G (BSPP)
- Gwint równoległy (tzw. cylindryczny).
- Wymaga zastosowania dodatkowego uszczelnienia (np. taśma teflonowa, pasta uszczelniająca, oring).
- Bardzo popularny w Europie w armaturze i elementach typu zawory, trójniki czy szybkozłączki mosiężne.
- Gwint stożkowy (np. BSPT lub NPT)
- Sama konstrukcja gwintu pomaga w uszczelnianiu.
- Często używana w sprzęcie pochodzącym ze Stanów Zjednoczonych i Azji, choć w Europie bywa rzadziej stosowana.
- Także wymaga precyzji przy montażu (zbyt duża siła dokręcenia może spowodować uszkodzenia).
- Gwint metryczny
- Spotykany głównie w specjalistycznych urządzeniach lub w niektórych złączkach wtykowych.
- Wymaga dokładnego sprawdzenia, czy gwint rzeczywiście jest metryczny, ponieważ łatwo go pomylić z gwintem G przy zbliżonych średnicach.
Dlaczego gwint ma znaczenie?
Błędnie dobrany gwint to nieszczelności, ryzyko uszkodzenia materiału i spadki ciśnienia w całej instalacji. W efekcie powoduje straty energii, częstsze przestoje i niepotrzebne koszty.
Poniższa tabela przedstawia przykładowe, najczęściej spotykane w pneumatyce rozmiary gwintów wraz z ich odpowiednikami w różnych standardach. W praktyce mogą występować także inne warianty (np. nietypowe skoki gwintu w gwintach metrycznych), dlatego przed doborem konkretnej złączki warto sprawdzić dokładne wymagania producenta urządzenia lub instalacji.
| Rozmiar nominalny (cale) | Gwint G (BSPP) | BSPT (R) | NPT | Gwint metryczny (M) |
|---|---|---|---|---|
| 1/8″ | G 1/8 | R 1/8 | 1/8″ NPT | M8 x 1.0 / M10 x 1.0 (rzadko) |
| 1/4″ | G 1/4 | R 1/4 | 1/4″ NPT | M10 x 1.0 / M12 x 1.5 |
| 3/8″ | G 3/8 | R 3/8 | 3/8″ NPT | M14 x 1.5 / M16 x 1.5 |
| 1/2″ | G 1/2 | R 1/2 | 1/2″ NPT | M20 x 1.5 |
| 3/4″ | G 3/4 | R 3/4 | 3/4″ NPT | M26 x 1.5 |
Objaśnienia:
- Gwint G (BSPP) – gwint cylindryczny, wymaga dodatkowego uszczelnienia (np. oring, taśma teflonowa) na styku boków gwintów.
- BSPT (R) – gwint stożkowy, samouszczelniający (w kontakcie ze stożkową częścią gwintu).
- NPT – amerykański gwint stożkowy, różni się kątem wierzchołkowym i skokiem od BSPT, co uniemożliwia szczelne połączenie BSPT z NPT.
- Gwint metryczny (M) – stosowany rzadziej w instalacjach pneumatycznych, często w mniejszych rozmiarach (np. M5) w korpusach zaworów lub siłowników.
Warto pamiętać, że nawet jeśli rozmiary wydają się „podobne” (np. G 1/4 i 1/4″ NPT), to są to różne standardy i nie powinno się ich ze sobą mieszać bez odpowiednich przejściówek lub uszczelek zalecanych przez producenta.
Szybkozłączka: Rodzaje w pneumatyce

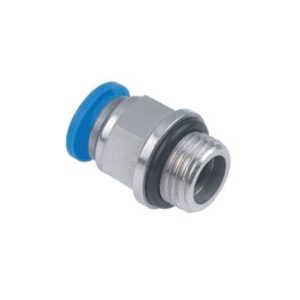

1. Złączki wtykowe (tworzywowe i mosiężne)
- Budowa i materiały:
- Korpus z poliamidu (PA66) lub mosiądzu niklowanego,
- Pierścień zaciskowy (np. ZnDC) oraz pierścień wtykowy,
- Uszczelki zwykle wykonane z NBR (odporność na temperaturę i oleje).
- Sposób działania:
Wystarczy wsunąć przewód (np. poliuretanowy czy polietylenowy) w gniazdo złączki – mechanizm zatrzaskowy automatycznie go zablokuje i uszczelni. - Zalety:
- Bardzo szybkie łączenie i rozłączanie,
- Minimalizacja błędów montażowych (brak konieczności dodatkowego uszczelniania gwintu przy samej rurce),
- Duża odporność na drgania i wibracje, dzięki elastycznemu zamocowaniu w pierścieniu.
2. Szybkozłączka mosiężna (gniazdo – wtyczka)
- Typowe zastosowania:
- Przyłączanie narzędzi pneumatycznych (klucze udarowe, szlifierki, pistolety lakiernicze),
- Zasilanie maszyn w zakładach przemysłowych,
- Węże warsztatowe, gdzie narzędzie wymienia się bardzo często.
- Cechy konstrukcyjne:
- Korpus wykonany z mosiądzu zapewnia wysoką wytrzymałość i odporność na częste przyłączanie i odłączanie,
- Uszczelnienie najczęściej na bazie NBR, co pozwala na pracę w temperaturach od ok. -20°C do +100°C,
- Dzięki hartowanym kołkom ryglującym współpracuje także z wtykami stalowymi.
- Przepływ i ciśnienie:
- np. W modelach DN7,2 przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar można osiągnąć przepływ ok. 960 l/min,
- Maksymalne ciśnienie robocze sięga nawet 35 bar.
Spadki ciśnienia na złączkach – dlaczego są tak ważne?
Spadki ciśnienia w instalacji pneumatycznej przekładają się bezpośrednio na wydajność i efektywność pracy maszyn. Jeśli złączki stwarzają duży opór przepływu, kompresor musi pracować dłużej i częściej, zużywając więcej energii. Kilka złączek o wysokich stratach sumuje się, co może skutkować:
- Wyraźnym spadkiem mocy narzędzi pneumatycznych,
- Niestabilną pracą siłowników (zwłaszcza przy dużej dynamice),
- Koniecznością zakupu większego kompresora, by zapewnić wymaganą ilość sprężonego powietrza.
Warto zwracać uwagę na parametry przepływu w specyfikacjach, by dobierać rozwiązania adekwatne do zapotrzebowania. Czasami wystarczy złączka z większym przekrojem lub wykonana z odpowiedniego materiału, by znacząco zmniejszyć straty ciśnienia.
Jak złączka wtykowa i szybkozłączka mosiężna przyspieszają budowę instalacji?
Współczesne instalacje pneumatyczne w zakładach przemysłowych często rozbudowuje się „na bieżąco”, dostosowując do nowych wymagań produkcyjnych. Złączki z korpusami PA66 czy mosiężnymi przyłączami umożliwiają:
- Błyskawiczny montaż i demontaż
Zamiast czasochłonnego owijania gwintu taśmą teflonową (co przy dużej liczbie połączeń może być bardzo pracochłonne), wystarczy wkręcić gotową złączkę z oringiem lub użyć systemu wtykowego. Przy montażu dziesiątek czy setek punktów przyłączeniowych liczy się każda minuta. - Łatwe dopasowanie do układu
Dzięki różnym rodzajom korpusów (np. kątowe, proste, trójniki) można prowadzić przewody pod optymalnym kątem, unikając ostrych zagięć i strat ciśnienia. W efekcie cały schemat instalacji sprężonego powietrza staje się bardziej kompaktowy. - Bezproblemowe przezbrojenia i konserwacja
Wystarczy nacisnąć pierścień wtykowy, by zwolnić przewód, lub odciągnąć tuleję, by rozpiąć szybkozłączkę mosiężną. To ogromne ułatwienie przy serwisie maszyn, wymianie filtrów czy modernizacji napędu pneumatycznego. - Mniejsza liczba pomyłek montażowych
Skoro do połączenia nie jest potrzebna taśma teflonowa (lub jej używa się w niewielkim zakresie – tylko przy gwintach do korpusu), maleje ryzyko niedbałego uszczelnienia czy zerwania gwintu.
Szybkozłączki pneumatyczne to nie tylko niewielkie, pomocnicze elementy – w praktyce decydują o płynności pracy całego systemu, wpływają na spadki ciśnienia, a także determinują czas i jakość montażu. Nowoczesne złączki wtykowe z korpusem tworzywowym oraz mosiężne szybkozłączki stanowią dziś standard w wielu branżach, gwarantując szybkość i bezpieczeństwo zarówno w warsztatach, jak i w dużych zakładach produkcyjnych.
Jeżeli planujesz budowę bądź modernizację instalacji pneumatycznej, rozważ wybór złączek dostosowanych do Twoich parametrów pracy (ciśnienie, przepływ, temperatura). Zainwestuj w rozwiązania o minimalnych stratach ciśnienia i łatwym montażu, by zaoszczędzić czas i wyeliminować przestoje. Jak widać, nawet tak niewielki komponent może mieć kluczowy wpływ na efektywność całej projektowanej instalacji pneumatycznej – i to właśnie w detalach tkwi sekret nowoczesnych systemów pneumatyki.
